Beschrijving

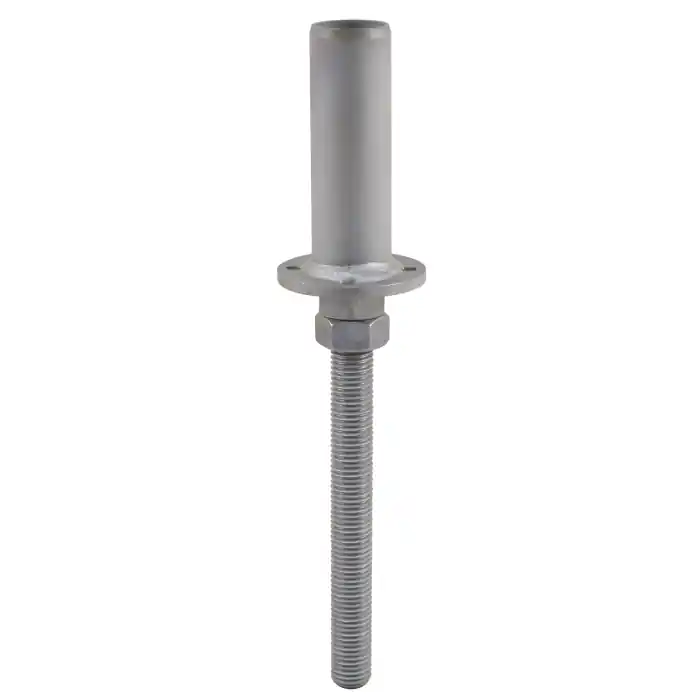

De Pitzl instortanker type 10934.2482 is een verstelbare paaldrager voor toepassing in betonfunderingen. Deze instortbare paaldrager wordt vóór het betonstorten in de bekisting geplaatst en na uitharding permanent en mechanisch verankerd in het beton. Dankzij het metrische M24 draadeind is hoogtecorrectie mogelijk nadat het beton volledig is uitgehard.
Pitzl instortankerverstelbaar M24250 mmbovenplaat Ø80 mm
Dit model heeft een vaste instortlengte van 250 mm en is uitgevoerd met een ronde bovenplaat met een diameter van Ø80 mm. De verstelbare uitvoering maakt nauwkeurige afstelling van de paalhoogte mogelijk, wat ideaal is bij montage op locatie of bij het corrigeren van kleine maatverschillen in de fundering.
Toepassingen
Deze verstelbare instortanker wordt toegepast in uiteenlopende permanente houtconstructies zoals pergolas, schuttingen, verandas, carports, schuren en houtskeletbouw. Door de volledige verankering in beton is de verbinding zeer stabiel en geschikt voor dragende toepassingen.
Kenmerken
- Verstelbare paaldrager voor instorting in beton
- Metrisch draadeind M24
- Instortlengte: 250 mm
- Ronde bovenplaat Ø80 mm
- Hoogtecorrectie mogelijk na uitharding van het beton
Materiaal en uitvoering
De instortanker is vervaardigd uit staal en voorzien van een thermisch verzinkte afwerking (vuurverzinkt). Dit biedt een goede bescherming tegen corrosie en maakt de paaldrager geschikt voor langdurig buitengebruik.
Montage
- Plaats de instortanker in de bekisting vóór het betonstorten.
- Controleer de positie, loodlijn en hoogte van het draadeind.
- Stort het beton rondom de instortanker en laat dit volledig uitharden.
- Stel na uitharding de juiste hoogte af via het M24 draadeind.
- Monteer de houten paal op de bovenplaat en bevestig deze met schroeven.
De Pitzl instortanker verstelbaar M24 met een instortlengte van 250 mm en een bovenplaat Ø80 mm is een praktische en duurzame oplossing voor het verankeren van houten palen in beton. De combinatie van vaste instorting en verstelbaarheid maakt deze paaldrager geschikt voor nauwkeurige montage in permanente houtconstructies.
